Projektweg
Der schnellste Weg zur richtigen Entscheidung.
TDEM Kampfmittelsondierung · Elektromagnetik · Messrahmen · Zielbereich
TDEM Kampfmittelsondierung Leitfähige Auffälligkeiten im Baugrund erfassen, elektromagnetisch bewerten und Projekte fachlich vorbereiten
TDEM Kampfmittelsondierung unterstützt Auftraggeber bei der elektromagnetischen Untersuchung von Baugrund, Trassen, Baufeldern, Verkehrsflächen und Bestandsarealen, wenn leitfähige Objekte oder elektromagnetische Auffälligkeiten im Untergrund für die weitere Projektentscheidung relevant sind. FONTANA-EOD bewertet Verdachtslage, Unterlagen, Oberfläche, Störquellen, geplante Eingriffstiefe und Bauverfahren, damit TDEM nicht pauschal, sondern fachlich begründet eingesetzt wird.
Kurzantwort
Was leistet TDEM bei Kampfmittelverdacht?
TDEM Kampfmittelsondierung, ausgeschrieben Time Domain Electromagnetics, ist ein elektromagnetisches Messverfahren zur Erfassung leitfähiger Auffälligkeiten im Untergrund. Das Verfahren sendet ein zeitlich kontrolliertes elektromagnetisches Feld aus und misst die Antwort leitfähiger Körper oder Bereiche. Diese Messdaten können helfen, Verdachtsflächen, Baufelder, Trassen und komplexe Störkulissen fachlich einzuordnen.
TDEM identifiziert Kampfmittel nicht automatisch. Eine elektromagnetische Antwort kann durch unterschiedliche Ursachen entstehen: metallische Objekte, leitfähige Störkörper, Schrott, Leitungen, bauliche Einbauten, technische Altstrukturen oder andere leitfähige Bereiche im Baugrund. Entscheidend ist deshalb die Bewertung im Projektkontext: Welche Fläche wurde gemessen? Welche Antwortsignale sind relevant? Welche Störquellen bestehen? Welche Folgemaßnahmen sind sachgerecht?
Für ein TDEM Kampfmittelsondierung Angebot sind Lageplan, Flächengröße, Eingriffstiefe, Bauverfahren, Oberfläche, Leitungsbestand, vorhandene Luftbildauswertung, frühere Sondierberichte und das gewünschte Nachweisziel besonders wichtig. Erst daraus ergibt sich, ob TDEM die passende Methode ist oder ob Geomagnetik, Georadar, Tiefensondierung oder Bauaushubüberwachung fachlich näherliegen.
Eignung und Grenzen
Wann TDEM sinnvoll ist und wann andere Verfahren besser passen
TDEM gehört zu den spezialisierten Verfahren der Oberflächensondierung, wenn elektromagnetische Antwortsignale leitfähiger Objekte oder Bereiche für die Bewertung eines Kampfmittelverdachts relevant sind. Besonders sinnvoll ist das Verfahren, wenn eine Fläche nicht allein über ferromagnetische Anomalien oder strukturelle Radarhinweise bewertet werden soll, sondern wenn die elektromagnetische Reaktion leitfähiger Auffälligkeiten zusätzliche Informationen liefern kann.
TDEM ist kein pauschaler Ersatz für Geomagnetik oder Georadar. Die Geomagnetik reagiert besonders auf ferromagnetische Objekte. Georadar beschreibt Reflexionen und Untergrundstrukturen. TDEM erfasst elektromagnetische Antwortsignale leitfähiger Auffälligkeiten. Welche Methode sinnvoll ist, hängt von Verdachtslage, Zielobjekt, Fläche, Untergrund, Störquellen, Eingriffstiefe und Nachweisbedarf ab.
Die Aussagekraft von TDEM kann durch starke Störquellen, dichten Leitungsbestand, metallische Einbauten, Bewehrungen, Oberflächenhindernisse, Bestandsbauwerke oder heterogene Auffüllungen beeinflusst werden. Bei tieferen Eingriffen, Pfahlgründungen, Bohrungen oder punktuellen Tiefenhorizonten kann ergänzend eine Tiefensondierung oder Bohrlochsondierung erforderlich werden.
Projektlage
Typische Frage
TDEM-Nutzen
Grenze
Folgemaßnahme
Komplexe Verdachtsfläche
Sind leitfähige Auffälligkeiten neben magnetischen Signaturen relevant?
TDEM kann elektromagnetische Antwortsignale ergänzend erfassen und lagebezogen bewerten.
Störquellen und technische Einbauten können die Interpretation erschweren.
Trassen und Leitungskorridore
Müssen lineare Bauabschnitte mit wechselnden Störquellen bewertet werden?
TDEM kann Abschnitte mit leitfähigen Auffälligkeiten systematisch erfassen.
Vorhandene Leitungen, Kabel und Schächte müssen klar in die Bewertung einbezogen werden.
Bestandsflächen
Sind Schrott, Rückbaureste, Fundamente, Leitungen oder alte Einbauten zu erwarten?
TDEM kann zusätzliche elektromagnetische Informationen zu leitfähigen Störkörpern liefern.
Eine eindeutige Objektzuordnung ist ohne Kontext und Folgemaßnahmen nicht belastbar.
Struktureller Baugrund
Sind Schichtwechsel, Hohlräume, Auffüllungen oder bauliche Reste entscheidend?
TDEM kann ergänzen, ersetzt aber keine strukturelle Radarbewertung.
Für Schicht- und Strukturfragen kann Georadar fachlich näherliegen.
Tiefere Eingriffe
Reicht die oberflächennahe elektromagnetische Aussage für Bohrungen oder Pfähle?
TDEM kann Hinweise liefern, ersetzt aber keine tiefenbezogene Sondierung bei größeren Eingriffen.
Tiefe Baupunkte benötigen häufig ein eigenes Tiefensondierungskonzept.

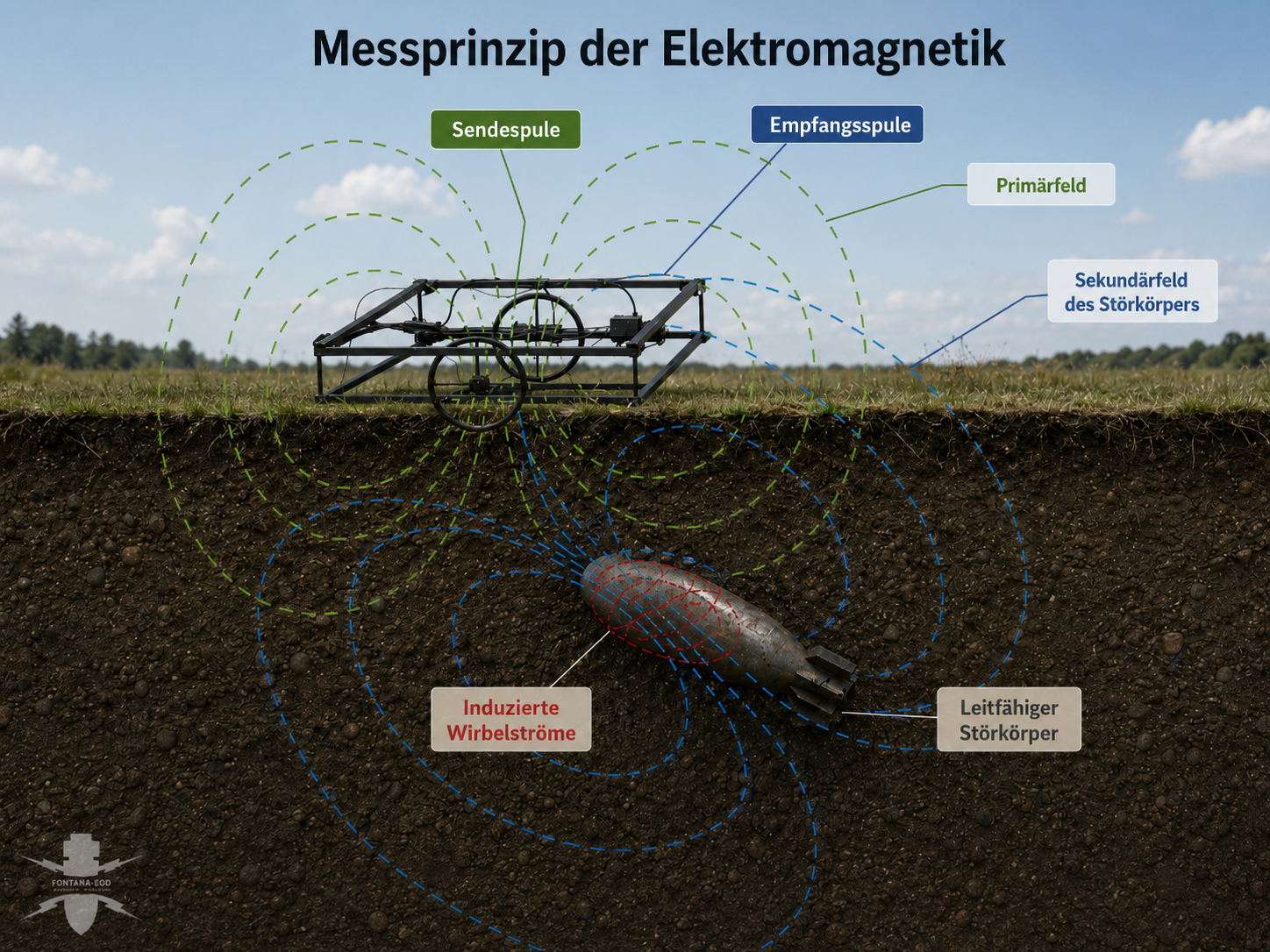

Funktionsweise
Wie TDEM im Baugrund misst elektromagnetischer Impuls, Sekundärfeld und Zielbereich verständlich eingeordnet
TDEM arbeitet mit einem zeitlich kontrollierten elektromagnetischen Feld. Vereinfacht wird über einen Messrahmen oder eine geeignete Spulenkonfiguration ein elektromagnetischer Impuls erzeugt. Leitfähige Körper oder leitfähige Bereiche im Untergrund können auf diesen Impuls reagieren. Die dadurch entstehenden Wirbelströme erzeugen ein abklingendes Sekundärfeld, das vom Messsystem erfasst wird.
Aus dem zeitlichen Verlauf, der Signalstärke und der räumlichen Verteilung dieser Antwort lassen sich Hinweise auf leitfähige Auffälligkeiten ableiten. Das Ergebnis ist keine Fotografie des Bodens und keine automatische Objektbestimmung. TDEM liefert Messdaten, die fachlich interpretiert werden müssen. Eine auffällige elektromagnetische Antwort kann durch einen kampfmittelrelevanten Störkörper entstehen, aber ebenso durch Leitungen, Schrott, Metallreste, bauliche Einbauten, technische Infrastruktur oder andere leitfähige Strukturen.
In der Kampfmittelsondierung ist deshalb nicht allein die Messung entscheidend, sondern die Bewertung im Projektzusammenhang. Lage, Signalform, Ausdehnung, Störumfeld, Verdachtslage, geplante Eingriffstiefe und Bauziel müssen gemeinsam betrachtet werden. Eine starke Antwort im geplanten Eingriffsbereich kann eine andere Bedeutung haben als eine schwache oder plausibel erklärbare Antwort außerhalb des relevanten Bauabschnitts.
TDEM wird besonders dann wertvoll, wenn eine zusätzliche elektromagnetische Datenebene benötigt wird. Das kann der Fall sein, wenn Geomagnetik ferromagnetische Auffälligkeiten zeigt, aber die Ursache weiter eingegrenzt werden soll. Ebenso kann TDEM eine Rolle spielen, wenn Georadar strukturelle Hinweise liefert, jedoch eine Bewertung leitfähiger Auffälligkeiten ergänzend erforderlich ist.
Für Auftraggeber bedeutet dies: Eine TDEM Kampfmittelsondierung sollte immer mit konkretem Untersuchungsziel geplant werden. Je genauer Flächenabgrenzung, Bauverfahren, Eingriffstiefe, Störquellen und vorhandene Hinweise beschrieben sind, desto belastbarer lässt sich das Messkonzept aufbauen. Ohne diese Projektinformationen bleibt die Aussage der Messdaten deutlich begrenzt.
Messprinzip
Was eine elektromagnetische Antwort bedeutet und warum sie nicht mit einer Kampfmittelidentifikation gleichzusetzen ist
Eine elektromagnetische Antwort im TDEM-Verfahren zeigt zunächst, dass im Messumfeld eine leitfähige Struktur oder ein leitfähiger Körper auf den ausgesendeten Impuls reagiert. Diese Information ist fachlich wertvoll, aber nicht selbsterklärend. Die Ursache kann ein kampfmittelrelevantes Objekt sein, kann aber ebenso durch Leitungen, metallische Einbauten, Schrott, Bauwerksreste, technische Anlagen oder andere leitfähige Strukturen entstehen.
Für die Kampfmittelbewertung muss deshalb geprüft werden, ob die gemessene Antwort in Lage, Tiefe, Signalform und räumlicher Ausdehnung zur Verdachtslage passt. Auch die Nutzungsgeschichte der Fläche, vorhandene Luftbildauswertung, frühere Sondierergebnisse, Baugrundinformationen, Leitungspläne und bekannte Störquellen sind zu berücksichtigen. Ohne diesen Abgleich kann eine elektromagnetische Auffälligkeit nicht belastbar eingeordnet werden.
TDEM ist besonders erklärungsbedürftig, weil die Methode nicht einfach „metallisch“ oder „nicht metallisch“ ausgibt. Sie liefert zeitabhängige elektromagnetische Messdaten. Die Bewertung verlangt Erfahrung mit geophysikalischen Signaturen, Projektflächen, bautechnischen Störquellen und kampfmitteltechnischen Fragestellungen. Erst daraus entsteht eine verwertbare Aussage für den nächsten Projektschritt.
Je nach Ergebnis kann die fachliche Empfehlung unterschiedlich ausfallen. Manche Auffälligkeiten lassen sich durch bekannte Leitungen oder Bestandsstrukturen plausibel erklären. Andere Auffälligkeiten müssen näher betrachtet, nachsondiert, freigelegt oder in eine baubegleitende Kampfmittelprüfung einbezogen werden. Entscheidend ist, dass die Dokumentation diese Unterschiede verständlich darstellt.
Methodenvergleich
TDEM, Geomagnetik und Georadar im Vergleich jedes Verfahren beantwortet andere Fragen
TDEM, Geomagnetik und Georadar beruhen auf unterschiedlichen physikalischen Messprinzipien. Deshalb sollte ein Verfahren nicht allein nach Bekanntheit ausgewählt werden. Entscheidend ist, welche Projektfrage beantwortet werden muss: Geht es um ferromagnetische Objekte, leitfähige Auffälligkeiten, Untergrundstrukturen, größere Eingriffstiefen oder eine Kombination mehrerer Verdachtsmomente?
TDEM
TDEM ist sinnvoll, wenn leitfähige Auffälligkeiten oder elektromagnetische Antwortsignale im Baugrund bewertet werden sollen. Das Verfahren kann ergänzend eingesetzt werden, wenn eine Verdachtsfläche methodisch differenzierter betrachtet werden muss.
Geomagnetik
Geomagnetik ist besonders relevant, wenn ferromagnetische Objekte erwartet werden. Sie reagiert auf Störungen des Erdmagnetfelds durch Eisen, Stahl, Munitionsteile, Bombenkörper, Granaten, Splitter oder andere magnetisierbare Störkörper.
Georadar
Georadar kann Untergrundstrukturen, Schichtwechsel, Hohlräume, Auffüllungen, Leitungen und bauliche Reste sichtbar machen, wenn Boden, Oberfläche und Feuchtigkeit eine verwertbare Auswertung zulassen.
Tiefensondierung
Tiefensondierung wird relevant, wenn oberflächennahe Verfahren keine ausreichende Aussage für geplante Bohrungen, Pfahlgründungen, tiefe Baugruben, Maste oder Spezialtiefbau liefern.
Ablauf
Vom Messkonzept zur Dokumentation so werden TDEM-Ergebnisse verwertbar
Eine TDEM Kampfmittelsondierung ist nur dann belastbar, wenn sie in einen geordneten Projektablauf eingebunden wird. Die Messung beginnt nicht erst auf der Fläche, sondern mit der Prüfung der Unterlagen. Dazu gehören Lageplan, Flächenabgrenzung, Bauziel, Eingriffstiefe, Oberfläche, Leitungsbestand, bekannte Störquellen, vorhandene Luftbildauswertung, frühere Sondierberichte und die konkrete Projektfrage.
Aus diesen Angaben entsteht das Messkonzept. Es legt fest, welche Bereiche geprüft werden, welches Raster sinnvoll ist, welche Messkonfiguration eingesetzt wird, welche Störbereiche zu erwarten sind, welche Aussagegrenzen bestehen und welche Dokumentation benötigt wird. TDEM sollte nicht isoliert geplant werden, sondern im Verhältnis zu Geomagnetik, Georadar, Tiefensondierung und Bauaushubüberwachung bewertet werden.
Nach der Messung werden die elektromagnetischen Daten aufbereitet, lagebezogen ausgewertet und fachlich interpretiert. Auffällige Antwortsignale werden nicht isoliert betrachtet, sondern mit Projektunterlagen, Baugrund, Oberfläche, Störquellen und Verdachtslage abgeglichen. Nur daraus entsteht eine belastbare Empfehlung für den nächsten Schritt.
01
Projektunterlagen prüfen
Lageplan, Fläche, Eingriffstiefe, Bauverfahren, Luftbildauswertung, Leitungspläne und bekannte Störquellen werden zusammengeführt.
02
Messkonzept festlegen
Messbereiche, Raster, Messrahmen, Störzonen, Datenanforderung und Dokumentationsumfang werden auf das Projektziel abgestimmt.
03

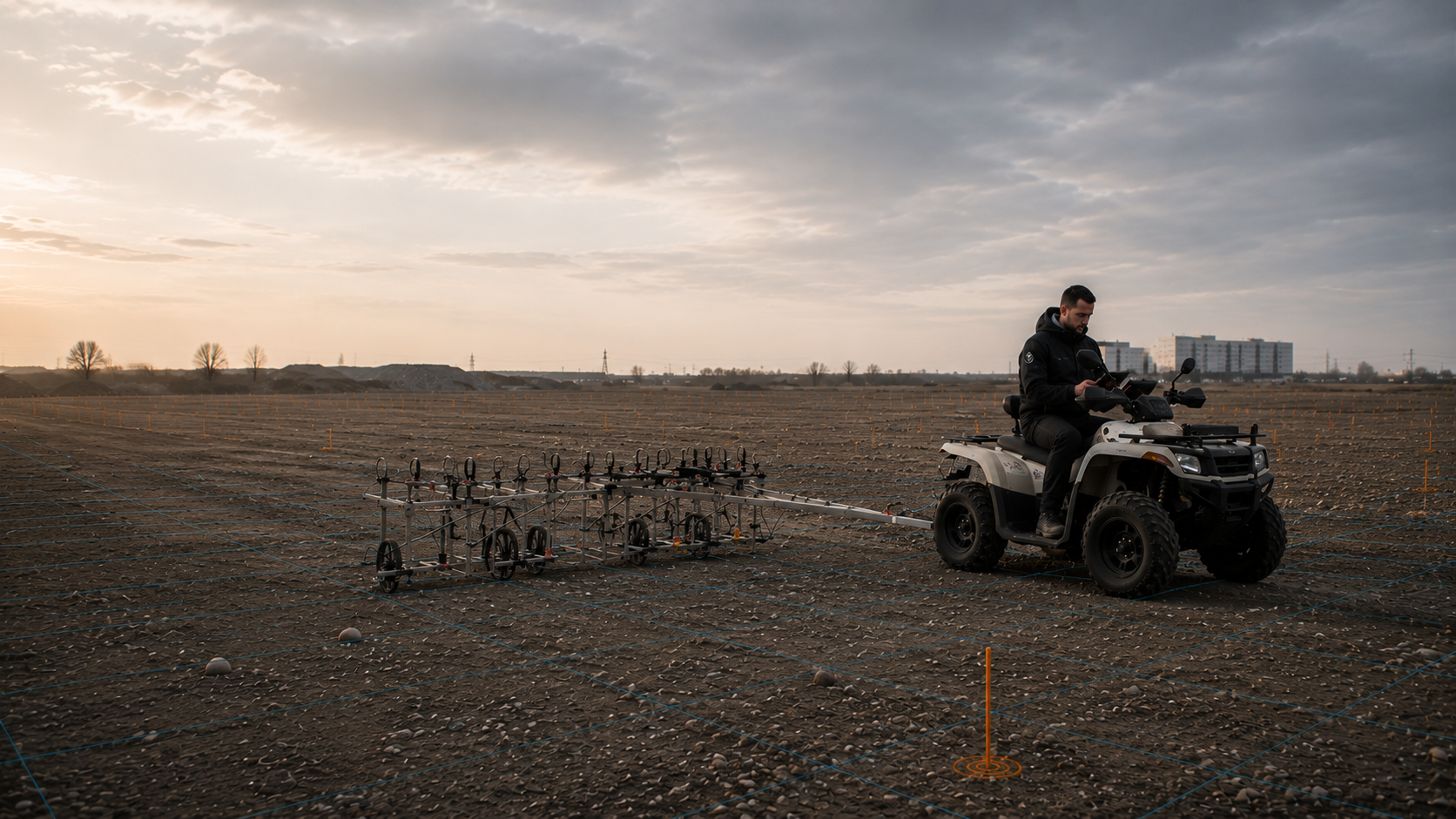

TDEM-Messung durchführen
Die definierte Fläche wird systematisch gemessen. Nicht zugängliche Bereiche, Hindernisse und Störquellen werden gesondert erfasst.
04
Antwortsignale auswerten
Elektromagnetische Auffälligkeiten werden nach Lage, Signalverlauf, Ausdehnung, Störumfeld und Projektrelevanz bewertet.
05
Nachweise übergeben
Ergebnis, Aussagegrenzen, Befundbereiche und Handlungsempfehlung werden für Planung, Bauleitung oder Folgemaßnahmen dokumentiert.
Fachliche Bewertung
Aus TDEM-Daten wird erst durch Bewertung eine Entscheidungshilfe Antwortsignal, Verdachtslage und Bauziel gemeinsam betrachten
TDEM-Daten sind nur ein Teil der Projektbewertung. Ein elektromagnetisches Antwortsignal muss mit Lageplan, Verdachtslage, Baugrundinformationen, Oberfläche, Leitungsbestand, früherer Nutzung und geplantem Eingriff abgeglichen werden. Erst dadurch entsteht eine fachliche Einschätzung, ob eine Auffälligkeit weiter untersucht werden muss oder ob sie plausibel durch bekannte Störquellen erklärbar ist.
Für Auftraggeber ist diese Bewertung entscheidend, weil daraus weitere Schritte entstehen können: Nachsondierung, Freilegung, Flächenräumung, Tiefensondierung, Bauaushubüberwachung oder Abstimmung mit zuständigen Stellen. Eine verwertbare Dokumentation muss deshalb nicht nur Messbilder zeigen, sondern auch Aussagegrenzen und Handlungsempfehlungen klar benennen.
Besonders wichtig ist die Trennung zwischen elektromagnetischer Auffälligkeit und belastbarem Befund. Nicht jede TDEM-Antwort ist kampfmittelrelevant, und nicht jeder unauffällige Messbereich erlaubt automatisch eine umfassende Schlussfolgerung. Aussagekraft entsteht erst aus der Verbindung von Messqualität, Lagebezug, Baugrund, Störeinflüssen und Projektziel.
Gerade auf Bestandsflächen, Verkehrsflächen, Industriearealen oder Leitungstrassen können leitfähige Signaturen durch bekannte technische Ursachen entstehen. Eine belastbare Bewertung muss zeigen, ob eine Auffälligkeit in der Projektfläche verbleibt, ob sie den geplanten Eingriff betrifft und ob sie sich durch vorhandene Unterlagen erklären lässt. Unklare oder relevante Auffälligkeiten müssen nachvollziehbar benannt werden.
Nachweise
Welche Dokumentation nach einer TDEM-Prüfung wichtig ist Messfläche, Antwortsignale, Störbereiche und Grenzen nachvollziehbar darstellen
Eine TDEM Kampfmittelsondierung ist nur dann verwertbar, wenn Messung, Auswertung und Bewertung nachvollziehbar dokumentiert werden. Auftraggeber benötigen nicht nur Messdaten, sondern eine verständliche Einordnung: Welche Fläche wurde gemessen? Welche Methode wurde eingesetzt? Welche Antwortsignale wurden erkannt? Welche Bereiche waren nicht auswertbar? Welche Empfehlung ergibt sich für Planung, Bauleitung und weitere Maßnahmen?
Die Dokumentation muss den tatsächlich geprüften Umfang erkennen lassen. Sie darf nicht über die Messfläche, die Auswertbarkeit oder die technische Aussage des Verfahrens hinausgehen. Das ist besonders wichtig, wenn die Ergebnisse für Ausschreibung, Bauausführung, Risikomanagement oder Abstimmung mit weiteren Beteiligten verwendet werden sollen.
Sinnvoll sind deshalb eine klare Messflächenbeschreibung, eine nachvollziehbare Darstellung relevanter Auffälligkeiten, eine Beschreibung der Messbedingungen, die Benennung nicht auswertbarer Bereiche und eine verständliche Handlungsempfehlung. Auftraggeber sollen erkennen können, welche Aussage gesichert ist, wo technische Grenzen bestehen und welche Entscheidung als nächstes sachgerecht vorbereitet werden kann.
Für Bauleitung und Projektsteuerung ist außerdem wichtig, dass nicht nur auffällige Punkte dokumentiert werden. Auch nicht untersuchte Bereiche, starke Störbereiche, Hindernisse, Flächenunterbrechungen und Messgrenzen müssen erkennbar bleiben. Nur so kann später nachvollzogen werden, welche Aussage die TDEM-Prüfung tatsächlich trägt und wo zusätzliche Maßnahmen eingeplant werden müssen.
Messflächen und Lagebezug
Darstellung der untersuchten Fläche, Messlinien, Raster, Lagebezug, Flächenabdeckung und nicht auswertbaren Bereiche.
Antwortsignale und Befunde
Auswertung elektromagnetischer Auffälligkeiten, Störbereiche, Signaturmuster und projektbezogener Verdachtsbereiche.
Methoden- und Grenzbeschreibung
Beschreibung des eingesetzten TDEM-Verfahrens, der Messbedingungen, Störquellen und Aussagegrenzen.
Handlungsempfehlung
Empfehlung weiterer Schritte wie Nachsondierung, Freilegung, Tiefensondierung, Flächenräumung oder Bauaushubüberwachung.
Angebotsdaten
Welche Angaben für ein Angebot wichtig sind damit die TDEM-Prüfung belastbar kalkuliert werden kann
Für ein TDEM Kampfmittelsondierung Angebot reicht eine Adresse allein nicht aus. Benötigt werden möglichst konkrete Angaben zu Fläche, Projektart, Bauphase, geplanter Eingriffstiefe, Oberfläche, Zugänglichkeit, Bauverfahren, Terminrahmen und vorhandenen Unterlagen. Je genauer diese Informationen vorliegen, desto besser lässt sich einschätzen, ob TDEM fachlich geeignet ist und welcher Mess- und Auswertungsumfang erforderlich wird.
Besonders hilfreich sind Lagepläne, Baufeldgrenzen, Trassenverläufe, Querprofile, Leitungspläne, Angaben zu Asphalt, Pflaster, Schotter, Bewuchs oder Befahrung, vorhandene Luftbildauswertungen, Behördenhinweise, frühere Sondierberichte und Informationen zu bekannten Störquellen. Bei Bestandsflächen sind zusätzlich frühere Nutzungen, Auffüllungen, Rückbauflächen, alte Fundamente und technische Einbauten relevant.
Die Angebotsprüfung umfasst auch die Frage, ob TDEM allein sinnvoll ist oder ob ergänzende Verfahren einbezogen werden sollten. Bei ferromagnetischen Zielobjekten kann Geomagnetik näherliegen. Bei strukturellen Untergrundfragen kann Georadar ergänzend relevant werden. Bei größeren Eingriffstiefen kann eine Tiefensondierung oder Bohrlochsondierung erforderlich sein.
Für eine zügige Prüfung sollten Unterlagen möglichst lagegenau übermittelt werden. Eine grobe Skizze oder eine unklare Flächenbeschreibung führt häufig zu Rückfragen, weil Messraster, Geräteeinsatz, Auswertung und Dokumentationsumfang nicht sicher kalkuliert werden können. Besonders bei Bauabschnitten, Trassen, Verkehrsflächen und Gewerbeflächen ist eine eindeutige Abgrenzung der zu prüfenden Bereiche entscheidend.
Bei größeren Projekten ist außerdem hilfreich, wenn Bauabschnitte, Prioritäten und Terminfenster früh benannt werden. Nicht jede Fläche muss zwingend gleichzeitig geprüft werden. Eine sinnvolle Abschnittsbildung kann Messung, Auswertung, Baustellenkoordination und Dokumentation erleichtern. Das gilt besonders bei laufendem Baustellenbetrieb, engen Zeitfenstern, mehreren Gewerken oder Flächen, die erst nach Rückbau, Freischnitt oder Beräumung zugänglich werden.
-
Fläche und Messraster
Flächengröße, Messraster, gewünschte Auflösung und Lagebezug beeinflussen Messaufwand und Auswertungsumfang.
-
Oberfläche und Zugang
Bewuchs, Baustellenbetrieb, Befahrbarkeit, Verkehrssicherung, Hindernisse und metallische Oberflächenstörungen können die Messung erschweren.
-
Störquellen
Leitungen, Bewehrung, Schrott, Zäune, Schienen, Fahrzeuge, Schächte oder alte Einbauten beeinflussen Auswertbarkeit und Aufwand.
-
Auswertung und Nachweisziel
Je genauer Antwortsignale, Befundbewertung, Dokumentation und Handlungsempfehlung sein müssen, desto höher ist der fachliche Auswertungsaufwand.
Typische Projektlagen
Wo TDEM häufig eingesetzt wird Baufelder, Trassen, Bestandsflächen und technische Infrastruktur prüfen
TDEM kommt besonders dort in Betracht, wo leitfähige Auffälligkeiten auf größeren Flächen oder entlang linearer Bauabschnitte systematisch erfasst werden sollen. Entscheidend bleibt immer, ob Fläche, Oberfläche, Zugänglichkeit und Störkulisse eine auswertbare Messung zulassen.
Straßenbau und Tiefbau
Bei Straßenbau, Verkehrsflächen, Baugruben und Tiefbauabschnitten kann TDEM helfen, leitfähige Auffälligkeiten vor Erdarbeiten zu bewerten.
Bahn und Trasse
Bahn- und Trassenprojekte benötigen abschnittsweise nachvollziehbare Bewertungen. TDEM kann elektromagnetische Auffälligkeiten entlang von Korridoren erfassen.
Leitungsbau und Energie
Leitungs- und Energieprojekte benötigen klare Trassenabschnitte, gute Unterlagen und eine verlässliche Einordnung von Störquellen.
Industrie und Gewerbe
Industrie- und Gewerbeflächen können durch Altbebauung, Auffüllungen, Leitungen, Bewehrung und technische Einbauten geprägt sein.
Weitere Einordnung
Was für die Projektentscheidung zusätzlich zählt Standort, Unterlagen, Zuständigkeit und Nachweisbedarf gemeinsam betrachten
Die Entscheidung für TDEM hängt nicht nur von der Methode ab. Standort, Bauphase, Unterlagenlage, Oberfläche, Störquellen, Eingriffstiefe und Dokumentationsziel bestimmen, ob TDEM allein ausreicht oder ob ergänzende Verfahren und Folgemaßnahmen erforderlich sind.
Prozesse und Nachweise
Messdaten müssen in prüffähige Unterlagen überführt werden. Dazu gehören Messfläche, Lagebezug, Auswertung, Befundkarte, Aussagegrenzen und Handlungsempfehlung.
Regionen und Einsatzräume
Je nach Standort können unterschiedliche Unterlagen, Belastungskontexte, behördliche Abläufe und praktische Rahmenbedingungen relevant werden. Die regionale Lage sollte bei der Anfrage möglichst genau benannt werden.
Wissen und Fachfragen
Vor der Beauftragung können Kosten, Ausschreibung, Kampfmittelverdacht, Zuständigkeiten und Arbeitsschutz entscheidend sein. Eine gute Unterlagenlage verbessert die Projektprüfung.
FAQ
Häufige Fragen zur TDEM Kampfmittelsondierung Antworten zu Methode, Angebot, Kosten, Grenzen und Nachweisen
Die folgenden Antworten helfen bei der ersten Einordnung, ob TDEM für ein Bauvorhaben mit Kampfmittelverdacht fachlich sinnvoll sein kann.
Was ist TDEM in der Kampfmittelsondierung?
TDEM steht für Time Domain Electromagnetics und ist ein elektromagnetisches Messverfahren zur Erfassung leitfähiger Auffälligkeiten im Untergrund. In der Kampfmittelsondierung wird es eingesetzt, wenn elektromagnetische Antwortsignale zur fachlichen Bewertung einer Verdachtsfläche beitragen können.
Erkennt TDEM Kampfmittel eindeutig?
Nein. TDEM identifiziert Kampfmittel nicht automatisch. Das Verfahren erfasst elektromagnetische Auffälligkeiten, die durch verschiedene leitfähige Objekte oder Strukturen verursacht werden können. Erst die fachliche Bewertung im Projektkontext entscheidet, ob eine Auffälligkeit kampfmittelrelevant sein kann.
Wann ist TDEM sinnvoller als Geomagnetik?
TDEM kann sinnvoll sein, wenn nicht nur ferromagnetische Anomalien, sondern leitfähige Auffälligkeiten oder elektromagnetische Differenzierungen relevant sind. Die Geomagnetik bleibt bei ferromagnetischen Objekten stark; TDEM ergänzt sie dort, wo die Verdachtslage oder Störkulisse zusätzliche Informationen verlangt.
Wann ist TDEM sinnvoller als Georadar?
Georadar liefert vor allem strukturelle Informationen über Schichtwechsel, Auffüllungen, Hohlräume oder Leitungen. TDEM liefert elektromagnetische Antwortsignale leitfähiger Auffälligkeiten. Welches Verfahren sinnvoller ist, hängt von der konkreten Fragestellung, dem Untergrund und dem Projektziel ab.
Wann reicht TDEM allein nicht aus?
TDEM allein reicht nicht aus, wenn die Verdachtslage tiefer liegt, die Messdaten durch Störquellen überlagert werden, Bohrungen oder Pfahlgründungen geplant sind oder wenn eine eindeutige Bewertung nur durch weitere Verfahren möglich ist. Dann können Tiefensondierung, Geomagnetik, Georadar oder Bauaushubüberwachung erforderlich werden.
Welche Unterlagen werden für ein TDEM-Angebot benötigt?
Hilfreich sind Lageplan, Flurstück, Koordinaten, Trassenverlauf, geplante Eingriffstiefen, Angaben zur Oberfläche, bekannte Leitungen und Einbauten, vorhandene Behördenhinweise, historische Luftbildauswertungen oder frühere Sondierberichte.
Kann FONTANA-EOD durch TDEM eine Kampfmittelfreiheit garantieren?
Nein. FONTANA-EOD kann keine Kampfmittelfreiheit garantieren und keine amtliche Freigabe erteilen. TDEM liefert eine fachliche Mess- und Bewertungsgrundlage, die im Zusammenhang mit Verdachtslage, Projektziel und weiteren Erkenntnissen eingeordnet wird.
Was erhält der Auftraggeber nach einer TDEM-Untersuchung?
Der Auftraggeber erhält eine strukturierte Dokumentation mit Lagebezug, Beschreibung der Methodik, Darstellung der relevanten Auffälligkeiten, fachlicher Bewertung, Benennung von Grenzen und Empfehlungen für das weitere Vorgehen.
Projektprüfung starten
TDEM Kampfmittelsondierung für Ihr Bauvorhaben prüfen lassen
Senden Sie Lageplan, Projektbeschreibung und vorhandene Hinweise an FONTANA-EOD. Wir prüfen, ob TDEM für Ihr Bauvorhaben geeignet ist, welche Aussage realistisch möglich ist und welche Unterlagen für ein belastbares Angebot benötigt werden.
Sie erhalten eine fachliche Einordnung zu Messmethode, Grenzen, Kostenfaktoren, Dokumentation und möglichen Folgemaßnahmen. So lässt sich der Kampfmittelverdacht im Baugrund frühzeitig in Planung, Ausschreibung und Bauausführung berücksichtigen.
Für eine schnelle Prüfung helfen konkrete Angaben zu Standort, Fläche, Eingriffstiefe, Bauverfahren, Oberfläche, Leitungsbestand, Störquellen und vorhandenen Unterlagen.
- Lageplan, Flurstück, Koordinaten oder Trassenverlauf
- geplante Eingriffstiefen, Bauverfahren und Bauphase
- Angaben zu Oberfläche, Zugänglichkeit, Leitungen und Störquellen
- Luftbildauswertung, frühere Sondierberichte oder behördliche Hinweise
- Ziel der Anfrage: Angebot, Prüfung, Sondierung, Dokumentation oder Folgemaßnahme
